摘要：在暖通領域，對于能耗巨大的汽水換熱過程，節能降耗的方式無外乎提高傳熱效率、合理能源分布結構。目前實際工程中使用的汽水換熱器大多為間接式換熱器，這類換熱器存在換熱效率逐年降低、維修量大、凝結水回收困難、基建投資及電耗大等問題。激波加熱器是解決現有汽水間接換熱問題的最簡單、經濟、可靠的一種換熱器。

　　關鍵詞：換熱器　激波加熱器

　　二十一世紀，環境和能源成為人類面臨的重要問題。為撥戶環境和有效利用現有資源，節能使用資源顯得尤其重要。對于用戶來說，節約能源意味著減少支出、增加經濟效益、增強企業的競爭力。

　　在暖通領域，對于能耗巨大的汽水換熱過程，節能降耗的方式無外乎提高傳熱效率、合理能源分布結構。目前實際工程中使用的汽水換熱器大多為間接式換熱器，這類換熱器存在換熱效率逐年降低、維修量大、凝結水回收困難、基建投資及電耗大等問題。

　　清華大學江億院士指出：激波加熱器是解決現有汽水間接換熱問題的最簡單、經濟、可靠的一種換熱器。

　　激波加熱器由三段組成一蒸汽噴射段、汽水混合段、射流擴壓段。它的工作原理：激波加熱器是利用蒸汽和水直接混合進行供熱或生活熱水供應領域的高新技術產品。運行時汽、水瞬間混合，形成流態復雜的、具有超可壓縮性（即壓縮系數驟增）的汽水兩相流體，混合后流體流速迅速由壓音速轉變?yōu)槌�音速卻無需消耗機械能。在經過瞬間的熱量與動量傳遞后，蒸汽完全凝結入水中共同形成高溫高壓的熱水從該設備中輸出，直接進行供熱循環或熱水供應。也就是說在一定條件下（如能提供一定要求的蒸汽壓力）激波加熱器運行時可以取代泵或減少泵的功率推動系統的循環。

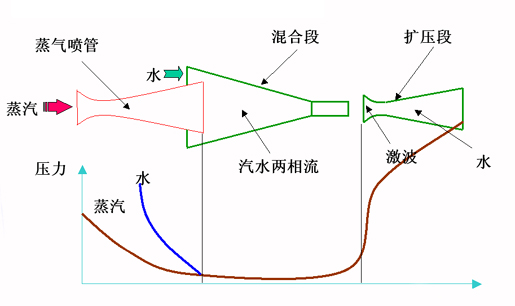

　　圖示：激波加熱器三段構造及壓力分布圖

　　現在具體談?wù)劶げ�加熱器三段的工作過程及原理：

　　蒸汽噴射段

　　主要是實現蒸汽壓力能向動能的轉化，。當具有一定壓力，流速的蒸汽進入噴射段后，由于與進口水的作用壓力降低，體積急劇增大，形成高速氣流由噴管射出。

　　混合段

　　混合段完成熱能傳遞和轉換的場所。當高速蒸汽進入混合段后，與環隙噴入的水相遇凝結，在極短的時間內形成均勻的兩相超音速流體，進而形成激波，推動熱水進入擴壓段。

　　擴壓段

　　擴壓段主要完成混合物動能向壓力能的轉化，實現混合物壓力的劇增，當高溫，高速的水流流入擴壓段時，由于管徑增大。水流流速逐漸減小至外界循環網的正常流速。這樣部分動能轉化為壓力能，使壓力升高，從而代替循環泵，實現系統的循環。

　　激波加熱器有以下優點：

　�。�1）換熱效率高（節流）——由于汽水直接混合，蒸汽100％地進入系統循環，換熱效率接近100％。另外相對于以前的汽水換熱器，蒸汽進入量不受系統壓力影響，并且壓差很大，進入量大，供熱能力強，節省蒸汽15%-30%.

　　（2）節電——激波加熱器是換熱器和泵的組合，其在系統中運行可以降低原循環泵的運行功率或者在一定條件下取代泵。因為激波加熱器是汽水直接混合式換熱器，其運行時系統補水量大大減小，因此也節約了補水泵的電耗，節電50%以上。

　�。�3）改善系統循環——因為對于一般的供暖系統補水箱都不隔絕空氣，因此補水中攜帶大量的氧氣，不補水就意味著系統封閉，就能最大限度的減少系統的氧腐蝕，對于延長系統設備和管道的壽命這有著重大的意義。另外激波加熱器運行時，多余的水是通過穩壓裝置排出，系統壓力穩定，相對于間接式換熱器虧水、補水水壓不穩的狀況，水力動態特性好，調整容易，相對節能。

　　（4）易維護——激波加熱器器件完全采用不銹鋼材料，耐腐蝕，可適用各種水質，使用壽命達10年以上，運行時汽水流速很快，內部不容易結垢，維修方便，每年可節省大量的維修費用。由于激波加熱器運行時汽水流速很快，難以形成結垢底層，因此不易結垢。另外激波加熱器體積小，沒有運轉部件，拆卸、檢修非常方便。

　�。�5）體積小，節省基建投資——激波加熱器體積小，供熱能力大，因此相對于間接式換熱器無論是操作間空間和所需閥門管件口徑都大幅降低，循環泵口徑減小，節約大量基建投資。

　�。�6）投資回報率快——與間接熱交換器相比，激波加熱器投入使用一年左右所節約的費用即可收回該熱交換器的設備投資。

　　能源在中國已經成為一個社會問題。作為這個社會的個體，無論是企業還是個人都應當承擔起解決這個問題的使命。而激波加熱器以最簡單、經濟、可靠的解決汽水換熱問題，是一種值得大力推廣的新型高效節能換熱器。
