二級建造師考試機電工程知識點：工程測量的方法,二級建造師中很多考生為此苦惱不堪。其實沒有必要這樣，我們只要對這些知識點多加注意，而且對知識點做好篩選和提煉，有的放矢地去學習，備考效率就會有所提高。今天就為大家梳理了二級建造師考試機電工程知識點：工程測量的方法，希望對你有所幫助。

　　1H412011　工程測量的方法

　　四、機電工程測量的基本原理與方法

　　(一)水準測量原理

　　水準測量的原理是利用水準儀提供的一條水平視線，測出兩地面點之間的高差，然后根據已知點的高程和高差，推算出另一個點的高程。測定待測點高程的方法有高差法和儀高法兩種。

　　1.高差法——采用水準儀和水準尺測定待測點與已知點之間的高差，通過計算得到待定點的高程的方法。

　　2.儀高法——采用水準儀和水準尺，只需計算一次水準儀的高程，就可以簡便地測算幾個前視點的高程。

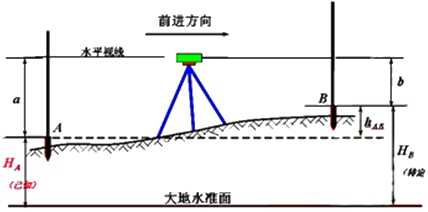

　　水準測量原理

　　【2015二級】水準測量采用高差法時，待定點的高程是通過(　)。

　　A.調整水準儀調試得出

　　B.計算得出

　　C.水準尺直接讀出

　　D.微調補償器得出

　　『正確答案』B

　　『答案解析』本題考查的是機電工程測量的基本原理與方法。高差法——采用水準儀和水準尺測定待測點與已知點之間的高差，通過計算得到待定點的高程的方法。參見教材P26。

　　(二)基準線測量原理

　　基準線測量原理是利用經緯儀和檢定鋼尺，根據兩點成一直線原理測定基準線。測定待定位點的方法有水平角測量和豎直角測量，這是確定地面點位的基本方法。每兩個點位都可連成一條直線(或基準線)。

　　平面安裝基準線不少于縱橫兩條。

　　相鄰安裝基準點高差應在0.5mm以內。

　　沉降觀測采用二等水準測量方法。

　　例如，對于埋設在基礎上的基準點，在埋設后就開始第一次觀測，隨后的觀測在設備安裝期間連續進行。

　　【2016二級】埋設在基礎上的沉降觀測點，第一次觀測應在(　)進行。

　　A.觀測點埋設后

　　B.設備底座就位后

　　C.設備安裝完成后

　　D.設備調整后

　　『正確答案』A

　　『答案解析』本題考查的是機電工程測量的基本原理與方法。對于埋設在基礎上的基準點，在埋設后就開始第一次觀測，隨后的觀測在設備安裝期間連續進行。參見教材P27。

　　五、工程測量的程序

　　無論是建筑安裝還是工業安裝的測量，其基本程序都是：確認永久基準點、線→設置基礎縱橫中心線→設置基礎標高基準點→設置沉降觀測點→安裝過程測量控制→實測記錄等。

　　六、機電工程中常見的工程測量

　　(二)連續生產設備安裝的測量

　　1.安裝基準線的測設

　　中心標板應在澆灌基礎時，配合土建埋設，也可待基礎養護期滿后再埋設。放線就是根據施工圖，按建筑物的定位軸線來測定機械設備的縱、橫中心線并標注在中心標板上，作為設備安裝的基準線。設備安裝平面基準線不少于縱、橫兩條。

　　2.安裝標高基準點的測設

　　標高基準點一般埋設在基礎邊緣且便于觀測的位置。標高基準點一般有兩種：一種是簡單的標高基準點;另一種是預埋標高基準點。

　　例如，簡單的標高基準點一般作為獨立設備安裝的基準點;預埋標高基準點主要用于連續生產線上的設備在安裝時使用。

　　3.連續生產設備只能共用一條縱向基準線和一個預埋標高基準點。

　　【2013二級】安裝標高基準點一般設置在設備基礎的(　)。

　　A.最高點

　　B.最低點

　　C.中心標板上

　　D.邊緣附近

　　『正確答案』D

　　『答案解析』本題考查的是機電工程中常見的工程測量。標高基準點一般埋設在基礎邊緣且便于觀測的位置。參見教材P27。

　　【2017】連續生產線上的設備安裝標高測量應選用(　)基準點。

　　A.簡單標高

　　B.預埋標高

　　C.中心標板

　　D.木樁式標高

　　『正確答案』B

　　『答案解析』本題考查的是機電工程中常見的工程測量。簡單的標高基準點一般作為獨立設備安裝的基準點;預埋標高基準點主要用于連續生產線上的設備在安裝時使用。參見教材P27。

　　(三)管線工程的測量

　　3.測量方法

　　(1)管線中心定位的測量方法

　　定位的依據：定位時可根據地面上已有建筑物進行管線定位，也可根據控制點進行管線定位。例如，管線的起點、終點及轉折點稱為管道的主點。其位置已在設計時確定，管線中心定位就是將主點位置測設到地面上去，并用木樁或混凝土樁標定。

　　(2)管線高程控制的測量方法

　　為了便于管線施工時引測高程及管線縱、橫斷面測量，應設管線敷設臨時水準點。例如，水準點一般都選在舊建筑物墻角、臺階和基巖等處。如無適當?shù)牡匚?，?yīng)提前埋設臨時標樁作為水準點。

　　(3)地下管線工程測量

　　地下管線工程測量必須在回填前，測量出起止點，窨井的坐標和管頂標高，應根據測量資料編繪竣工平面圖和縱斷面圖。

　　(四)長距離輸電線路鋼塔架(鐵塔)基礎施工的測量

　　1.長距離輸電線路定位并經檢查后，可根據起止點和轉折點及沿途障礙物的實際情況，測設鋼塔架基礎中心樁。中心樁測定后，一般采用十字線法或平行基線法進行控制，控制樁應根據中心樁測定，其允許偏差應符合規定。

　　2.當采用鋼尺量距時，其丈量長度不宜大于80m,同時，不宜小于20m。

　　3.考慮架空送電線路鋼塔之間的弧垂綜合誤差不應超過確定的裕度值，一段架空送電線路，其測量視距長度，不宜超過400m。

　　4.大跨越檔距測量。在大跨越檔距之間，通常采用電磁波測距法或解析法測量。

　　【2017二級】關于長距離輸電線路鐵塔基礎設施測量的說法，正確的是(　)。

　　A.根據沿途實際情況測設鐵塔基礎

　　B.采用鋼尺量距時的丈量長度適宜于80～100m

　　C.一段架空線路的測量視距長度不宜超過400m

　　D.大跨越檔距之間不宜采用解析法測量

　　『正確答案』C

　　『答案解析』本題考查的是機電工程中常見的工程測量。(1)長距離輸電線路定位并經檢查后，可根據起、止點和轉折點及沿途障礙物的實際情況，測設鋼塔架基礎中心樁，其直線投點允許偏差和基礎之間的距離丈量允許偏差應符合規定。中心樁測定后，一般采用十字線法或平行基線法進行控制，控制樁應根據中心樁測定，其允許偏差應符合規定。(2)當采用鋼尺量距時，其丈量長度不宜大于80m，同時，不宜小于20m。(3)考慮架空送電線路鋼塔之間的弧垂綜合誤差不應超過確定的裕度值，一段架空送電線路，其測量視距長度，不宜超過400m。(4)大跨越檔距測量。在大跨越檔距之間，通常采用電磁波測距法或解析法測量。參見教材P28。
