二級建造師考試機電工程知識點：管道施工技術要求，2019年二級建造師考試備考是需要我們一點一點去積累的。為此，今天為大家分享二級建造師考試機電工程知識點：管道施工技術要求，希望能幫助各位小伙伴2019年二級建造師備考。

　　1H413032　管道施工技術要求

　　一、工業管道安裝技術要求

　　(二)工業金屬管道安裝前的檢驗

　　1.管道元件及材料的檢驗

　　(1)管道元件及材料應有取得制造許可的制造廠的產品質量證明文件。

　　(2)使用前核對管道元件及材料的材質、規格、型號、數量和標識，進行外觀質量和幾何尺寸的檢查驗收。

　　(3)鉻鉬合金鋼、含鎳合金鋼等管道組成件，應采用光譜分析或其他方法對材質進行復查，并做好標識。

　　(4)設計文件規定進行低溫沖擊韌性試驗的管道元件和材料，其試驗結果不得低于設計文件的規定。供貨方應提供低溫沖擊韌性、晶間腐蝕性試驗結果的文件。

　　(5)GC1級管道在使用前采用外表面磁粉或滲透無損檢測抽樣檢驗。

　　2.閥門檢驗

　　(1)閥門外觀檢查。閥門應完好，開啟機構應靈活，閥門應無歪斜、變形、卡澀現象，標牌應齊全。

　　(2)閥門應進行殼體壓力試驗和密封試驗：

　　1)閥門殼體試驗壓力和密封試驗應以潔凈水為介質，不銹鋼閥門試驗時，水中的氯離子含量不得超過25ppm。

　　2)閥門的殼體試驗壓力為閥門在20℃時最大允許工作壓力的1.5倍，密封試驗為閥門在20℃時最大允許工作壓力的1.1倍，試驗持續時間不得少于5min，無特殊規定時，試驗溫度為5～40℃，低于5℃時，應采取升溫措施。

　　3)安全閥的校驗應按照國家現行標準和設計文件的規定進行整定壓力調整和密封試驗，委托有資質的檢驗機構完成，安全閥校驗應做好記錄、鉛封，并出具校驗報告。

　　(三)管道安裝技術要點

　　1.管道敷設及連接

　　(2)埋地管道安裝應在支承地基或基礎檢驗合格后進行，埋地管道防腐層的施工應在管道安裝前進行。

　　(3)管道連接時，不得采用強力對口，端面的間隙、偏差、錯口或不同心等缺陷不得采用加熱管子、加偏墊等方法消除。

　　(6)管道與大型設備或動設備連接(比如空壓機、制氧機、汽輪機等)，應在設備安裝定位并緊固地腳螺栓后進行。無論是焊接還是法蘭連接，連接時都不應使動設備承受附加外力。

　　例如，管道與機械設備連接前，應在自由狀態下檢驗法蘭的平行度和同軸度，偏差應符合規定要求。管道與機械設備最終連接時，應在聯軸節上架設百分表監視機器位移。管道試壓、吹掃合格后，應對該管道與機器的接口進行復位檢驗。管道安裝合格后，不得承受設計以外的附加載荷。

　　(8)伴熱管及夾套管安裝應符合下列規定：

　　伴熱管與主管平行安裝，并應能自行排液。當一根主管需多根伴熱管伴熱時，伴熱管之間的相對位置應固定。

　　不得將伴熱管直接點焊在主管上;對不允許與主管直接接觸的伴熱管，在伴熱管與主管間應設置隔離墊;伴熱管經過主管法蘭、閥門時，應設置可拆卸的連接件。

　　3.閥門安裝應符合規定

　　(1)閥門安裝前，應按設計文件核對其型號，并應按介質流向確定其安裝方向;檢查閥門填料，其壓蓋螺栓應留有調節裕量。

　　(2)當閥門與金屬管道以法蘭或螺紋方式連接時，閥門應在關閉狀態下安裝;以焊接方式連接時，閥門應在開啟狀態下安裝，對接焊縫底層宜采用氬弧焊。當非金屬管道采用電熔連接或熱熔連接時，接頭附近的閥門應處于開啟狀態。

　　(3)安全閥應垂直安裝;安全閥的出口管道應接向安全地點;在安全閥的進、出管道上設置截止閥時，應加鉛封，且應鎖定在全開啟狀態。

　　【2013二級試題】關于閥門的安裝要求，正確的說法有(　)。

　　A.截止閥門安裝時應按介質流向確定其安裝方向

　　B.閥門與管道以螺紋方式連接時，閥門應處于關閉狀態

　　C.閥門與管道以焊接連接時，閥門應處于關閉狀態

　　D.閘閥與管道以法蘭方式連接時，閥門應處于關閉狀態

　　E.安全閥應水平安裝以方便操作

　　『正確答案』ABD

　　『答案解析』本題考查的是工業管道安裝技術要求。閥門安裝前，應按設計文件核對其型號，并應按介質流向確定其安裝方向;檢查閥門填料，其壓蓋螺栓應留有調節裕量。當閥門與金屬管道以法蘭或螺紋方式連接時，閥門應在關閉狀態下安裝;以焊接方式連接時，閥門應在開啟狀態下安裝，對接焊縫底層宜采用氬弧焊。當非金屬管道采用電熔連接或熱熔連接時，接頭附近的閥門應處于開啟狀態。安全閥應垂直安裝;安全閥的出口管道應接向安全地點;在安全閥的進、出管道上設置截止閥時，應加鉛封，且應鎖定在全開啟狀態。參見教材P86。

　　4.支、吊架安裝應符合規定

　　(2)無熱位移的管道，其吊桿應垂直安裝。有熱位移的管道，吊點應設在位移的相反方向，按位移值的1/2偏位安裝。兩根有熱位移的管道不得使用同一吊桿。

　　(3)導向支架或滑動支架的滑動面應潔凈平整，不得有歪斜和卡澀現象。其安裝位置應從支承面中心向位移反方向偏移，偏移量應為位移值的1/2或符合設計文件規定，絕熱層不得妨礙其位移。

　　(四)熱力管道安裝要求

　　室內管道的坡度為0.002，室外管道的坡度為0.003，蒸汽管道的坡度應與介質流向相同，以避免噪聲。每段管道最低點要設排水裝置，最高點應設放氣裝置。疏水器應安裝在以下位置：管道的最低點可能集結冷凝水的地方，流量孔板的前側及其他容易積水處。

　　兩個補償器之間以及每一個補償器兩側應設置固定支架。兩個固定支架的中間應設導向支架。

　　彈簧支架一般裝在有垂直膨脹伸縮而無橫向膨脹伸縮之處，安裝時必須保證彈簧能自由伸縮。彈簧吊架一般安裝在垂直膨脹的橫向、縱向均有伸縮處。吊架安裝時，應偏向膨脹方向相反的一邊。

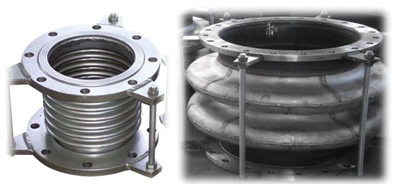

　　補償器圖片

　　二、管道工廠化預制技術

　　(一)管道工廠化預制的條件及流程

　　1.管道工廠化預制的優點

　　為縮短施工工期、提高工程安全、提高安裝質量、降低工程成本提供了強有力的技術支持，將是安裝工程未來發展的方向。

　　(二)管道工廠化預制的主要技術內容

　　1.確定預制內容，深化設計圖紙

　　繪制準確的管道預制加工圖是管道預制的一個關鍵工作。工業管道工程項目可采用BIM技術，用三維模型進行相關各專業的管線綜合設計，導出的管段單線圖為管道工廠化預制提供加工依據。對加工圖設計的要求有：簡要性、準確性、—目了然、可追溯性。

　　2.制定預制工藝

　　3.規劃預制場地

　　(1)預制場地的確定。根據工程規模、預制工藝流程、選定的設備情況，進行預制場地的選址、需用面積的確定，并合理布置設備。

　　(2)預制模塊的布置。如：原料存儲復檢模塊、下料切割模塊、螺紋加工連接模塊、焊接組對連接模塊、質量檢測模塊、試壓試驗?zāi)K、標識認知模塊、成品倉儲模塊等。

　　(3)預制設備的定位布置。

　　4.實施預制及質量檢查

　　原材料經過下料、煨彎、坡口加工、組對、焊接、熱處理、化學清洗和缺陷處置等操作，制造出符合設計文件的管道組成件或管段。

　　5.防護和包裝

　　三、長輸管道施工程序

　　(一)長輸管道施工前的準備工作

　　包括：技術準備、人力資源準備、機具設備準備、物資準備、現場準備。

　　(二)長輸管道施工程序
