　　1H413042　金屬儲罐制作與安裝技術

　　一、金屬儲罐

　　(二)金屬儲罐安裝方法

　　1.金屬儲罐正裝法

　　(1)外搭腳手架正裝法

　　1)腳手架隨罐壁板升高而逐層搭設;

　　3)采用在壁板內側掛設移動小車進行內側施工;

　　4)適合于大型和特大型儲罐，便于自動焊作業。

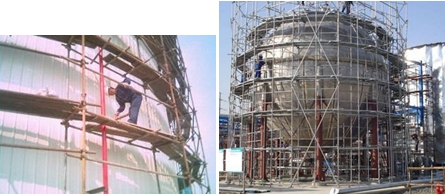

　　外搭腳手架正裝法

　　(2)內掛腳手架正裝法

　　1)每組對一圈壁板，就在壁板內側沿圓周掛上一圈三腳架，在三腳架上鋪設跳板;

　　4)一臺儲罐施工宜用2層至3層腳手架，1個或2個樓梯間，腳手架從下至上交替使用;

　　5)在罐壁外側掛設移動小車進行罐壁外側施工;

　　6)采用吊車吊裝壁板。

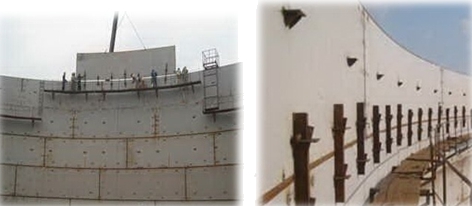

　　儲罐壁板圍板壁板固定工卡具

　　(內掛腳手架正裝法)

　　(3)水浮正裝法

　　一般用于浮頂罐的施工。

　　2)設置罐壁移動小車或弧形吊籃，進行罐壁外側作業。

　　3)采用吊車吊裝或在浮船上設置吊桿吊裝壁板。

　　5)向罐內充水，使浮船浮升到需要高度，逐圈組裝第三圈及以上各圈壁板。

　　6)壁板組裝前、組裝過程中、組裝后按設計規定進行沉降觀測。

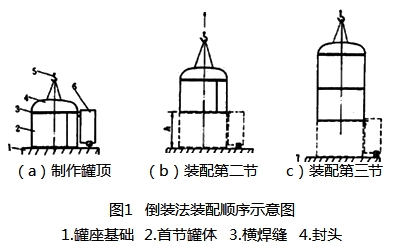

　　2.金屬儲罐倒裝法

　　(1)倒裝法：包括：中心柱組裝法、邊柱倒裝法(有液壓頂升、葫蘆提升等)、充氣頂升法和水浮頂升法等。

　　(2)邊柱倒裝法：利用均布在罐壁內側帶有提(頂)升機構的邊柱提升與罐壁板下部臨時脹緊固定的脹圈，使上節壁板隨脹圈一起上升到預定高度，組焊第二圈罐壁板。然后松開脹圈，降至第二圈罐壁板下部脹緊、固定后再次起升。如此往復，直至組焊完。邊柱倒裝法有邊柱液壓提升倒裝法與邊柱葫蘆提升倒裝法。

　　【2014試題】關于大型金屬儲罐內掛腳手架正裝法施工的要求，正確的是(　)。

　　A.一臺儲罐施工宜用2至3層腳手架

　　B.在儲罐壁板內側掛設移動腳手架

　　C.腳手架隨罐壁板升高逐層搭設

　　D.儲罐的腳手架從上到下交替使用

　　『正確答案』A

　　『答案解析』本題考查的是金屬儲罐的制作與安裝技術。選項B，選項C屬于外搭腳手架正裝法的施工要求，選項D，正確的應是儲罐的腳手架從下到上交替使用。參見教材P100。

　　(三)金屬儲罐的焊接工藝

　　2.罐底焊接工藝

　　(1)焊接工藝原則：采用收縮變形最小的焊接工藝及焊接順序。

　　(2)焊接順序：中幅板焊縫→罐底邊緣板對接焊縫靠邊緣的300mm部位→罐底與罐壁板連接的角焊縫(在底圈壁板縱焊縫焊完后施焊)→邊緣板剩余對接焊縫→邊緣板與中幅板之間的收縮縫。

　　3.罐壁焊接工藝

　　焊接工藝原則：先焊縱向焊縫，后焊環向焊縫。

　　自動焊接工藝要求：縱焊縫采用氣電立焊時，應自下向上焊接;對接環焊縫采用埋弧自動焊時，焊機應均勻分布，并沿同一方向施焊。

　　4.罐頂焊接工藝

　　(1)焊接工藝原則：先短后長，先內后外。

　　(2)焊接順序

　　1)徑向的長焊縫采用隔縫對稱施焊方法，由中心向外分段跳焊。

　　2)頂板與包邊抗拉環、抗壓環焊接時，焊工應對稱分布，并沿同一方向分段跳焊。

　　三、預防(矯正)焊接變形技術措施

　　(一)預防焊接變形技術措施

　　1.組裝技術措施

　　(1)儲罐排版要符合規范的要求，焊縫要分散、對稱布置。

　　(2)底板邊緣板對接接頭采用不等間隙，間隙要外小內大;采用反變形措施，在邊緣板下安裝楔鐵，補償焊縫的角向收縮。

　　(3)壁板卷制中要用弧形樣板檢查邊緣的弧度，避免壁板縱縫組對時形成尖角?？捎没⌒巫o(hù)板定位控制縱縫的角變形。

　　2.焊接技術措施

　　在儲罐焊接前應根據焊接工藝評定報告，編制合理的焊接作業指導書，采取對稱焊、分段焊、跳焊等方法減少焊接變形。

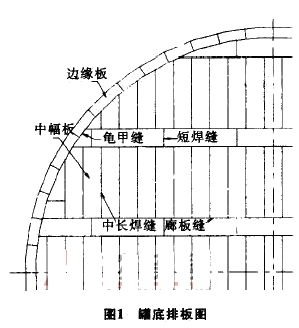

　　(1)底板控制焊接變形的措施

　　1)邊緣板采用隔縫焊接，邊緣板先焊接外側300mm左右的焊縫，內側待邊緣板與壁板的角縫焊接后再施焊。

　　2)中幅板焊接先焊短焊縫、后焊長焊縫，焊前要將長焊縫的定位焊點全部鏟開，用定位板固定。遵循由罐中心向四周并隔縫對稱焊接的原則，分段退焊或跳焊。

　　3)罐底與罐壁連接的角焊縫：先焊內側環形角縫，再焊外側環形角縫。由數對焊工對稱均勻分布，同一方向進行分段焊接。初層焊道采用分段退焊或跳焊法。

　　(2)壁板控制焊接變形的措施

　　1)壁板焊接要先縱縫、后環縫，環縫焊工要對稱分布，沿同一方向施焊。

　　2)打底焊時，焊工要分段跳焊或分段退焊。

　　3)在焊接薄板時，應采用Φ3.2的焊條，采用小電流、快速焊的焊接參數施焊，用小焊接熱輸入，減少焊縫的熱輸入量，降低焊接應力，減少焊接變形。

　　(二)矯正焊接變形技術措施

　　焊接變形超出規范要求時，可通過機械矯正、火焰加熱矯正兩種方式矯正。

　　【2016試題】金屬罐中幅板搭接接頭采用手工焊接時，控制焊接變形的主要工藝措施有(　)。

　　A.先焊短焊縫，后焊長焊縫

　　B.焊工均勻分布，同向分段焊接

　　C.焊工均勻分布，對稱施焊

　　D.初層焊道采用分段退焊法

　　E.初層焊道采用跳焊法

　　『正確答案』ADE

　　『答案解析』本題考查的是金屬儲罐制作與安裝技術。底板控制焊接變形的措施:1)邊緣板采用隔縫焊接，邊緣板先焊接外側300mm左右的焊縫，內側待邊緣板與壁板的角縫焊接后再施焊。2)中幅板焊接先焊短焊縫、后焊長焊縫，焊前要將長焊縫的定位焊點全部鏟開，用定位板固定。遵循由罐中心向四周并隔縫對稱焊接的原則，分段退焊或跳焊。3)罐底與罐壁連接的角焊縫：先焊內側環形角縫，再焊外側環形角縫。由數對焊工對稱均勻分布，同一方向進行分段焊接。初層焊道采用分段退焊或跳焊法。參見教材P102。

　　四、檢驗與試驗

　　(二)試驗

　　1.抽真空試驗

　　罐底焊縫應采用真空箱法進行嚴密性試驗，試驗負壓值不得低于53kPa，無滲漏為合格。

　　2.充水試驗

　　充水試驗項目：

　　包括：罐底嚴密性試驗;罐壁強度及嚴密性試驗(充水至最高設計液面試驗，保持48h);固定頂強度及嚴密性試驗;固定頂?shù)姆€(wěn)定性試驗;浮頂、內浮頂罐升降試驗。
