二級(jí)建造師考試知識(shí)點(diǎn)：舊瀝青路面再生，現(xiàn)在的競(jìng)爭(zhēng)壓力這么大，同樣的在二級(jí)建造師考試中，也是壓力很大的，所以在備考考試的時(shí)候，一定要努力啦！為了幫助小伙們，接下來(lái)小編帶大家學(xué)習(xí)二級(jí)建造師考試知識(shí)點(diǎn)：舊瀝青路面再生。

　　知識(shí)點(diǎn)：舊瀝青路面再生

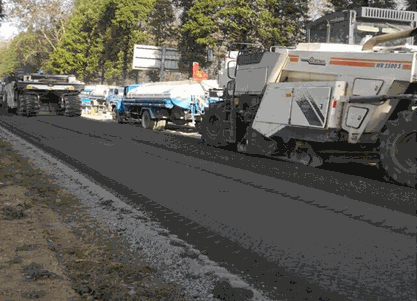

　　一、現(xiàn)場(chǎng)冷再生法

　　現(xiàn)場(chǎng)冷再生法是用大功率路面銑刨拌和機(jī)將路面混合料在原路面上就地銑刨、翻挖、破碎，再加入穩(wěn)定劑、水泥、水(或加入乳化瀝青)和骨料同時(shí)就地拌和，用路拌機(jī)原地拌和，最后碾壓成型。就地冷再生工藝一般適用于病害嚴(yán)重的一級(jí)以下公路瀝青路面的翻修、重建，冷再生后的路面一般需要加鋪一定厚度的瀝青罩面。

　　現(xiàn)場(chǎng)冷再生工藝的優(yōu)點(diǎn)有：原路面材料就地實(shí)現(xiàn)再生利用，節(jié)省了材料轉(zhuǎn)運(yùn)費(fèi)用;施工過(guò)程能耗低、污染小;適用范圍廣。缺點(diǎn)是：施工質(zhì)量較難控制;一般需要加鋪瀝青面層，再生利用的經(jīng)濟(jì)性不太明顯。

　　現(xiàn)場(chǎng)冷再生中關(guān)鍵技術(shù)是添加的膠粘劑(如乳化瀝青、泡沫瀝青、水泥)與舊混合料的均勻拌和技術(shù)，其余如舊瀝青混合料的銑刨、破碎技術(shù)，膠粘劑配比性能也很關(guān)鍵。

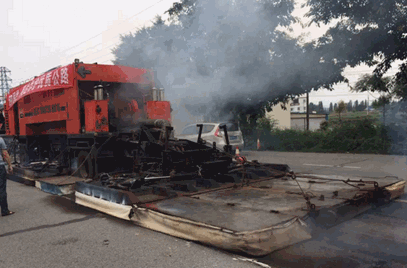

　　二、現(xiàn)場(chǎng)熱再生法

　　1.現(xiàn)場(chǎng)熱再生是就地修復(fù)破損路面的過(guò)程，通過(guò)加熱軟化路面，鏟起路面廢料。再和瀝青粘合劑混合，有時(shí)可能還需要添加一些新的骨料。然后將再生料重新鋪在原來(lái)的路面上。

　　2.現(xiàn)場(chǎng)熱再生工藝的優(yōu)點(diǎn)是施工速度快，而且原路面材料就地實(shí)現(xiàn)再生利用，節(jié)省了材料轉(zhuǎn)運(yùn)費(fèi)用。

　　3.缺點(diǎn)是再生深度通常在2.5～6cm，難以深入;對(duì)原路面材料的級(jí)配調(diào)整幅度有限，也難以去除不適合再生的舊料;再生后路面的質(zhì)量穩(wěn)定性和耐久性有所減弱。

　　4.現(xiàn)場(chǎng)熱再生中舊瀝青混合料的加熱重熔技術(shù)，新加瀝青、再生劑與舊混合料的均勻復(fù)拌技術(shù)是關(guān)鍵問(wèn)題，在施工工藝中應(yīng)充分考慮加熱設(shè)備和拌和攤鋪設(shè)備的作業(yè)性能。

　　5.根據(jù)路面破損情況的不同和對(duì)修復(fù)后路面質(zhì)量等級(jí)的不同要求，就地?zé)嵩偕夹g(shù)應(yīng)用的施工工藝主要有三種。

　　(1)整形再生法

　?、僬卧偕ㄟm合2～3cm表面層的再生，是由加熱機(jī)對(duì)舊瀝青路面加熱至60～180℃后，由再生主機(jī)將路面翻松并將翻松材料收集到再生主機(jī)的攪拌鍋中，同時(shí)在攪拌鍋中加入適量的瀝青再生劑，將拌和均勻的再生混合料重新攤鋪到路面上，用壓路機(jī)碾壓成型。

　?、谶m合維修路面出現(xiàn)微型裂紋、磨耗層損壞及破損面積較小的路面，修復(fù)后可消除原路面的輕度車(chē)轍、龜裂等病害，恢復(fù)路面的平整度，改善路面性能。

　　(2)重鋪再生法

　?、龠m合4～6cm面層的再生，是用兩臺(tái)加熱機(jī)分次對(duì)舊瀝青路面進(jìn)行加熱。第一次加熱的表面溫度可達(dá)160～180℃，第二次加熱的表面溫度將達(dá)到180～250℃。通過(guò)兩次加熱，將舊路面瀝青材料軟化，再由再生機(jī)主機(jī)翻松，將翻松材料收集到再生主機(jī)的攪拌鍋中，加入適量的瀝青再生劑攪拌，將拌和均勻的再生混合料攤鋪到路面上作為路面下面層，其上再鋪設(shè)一層新的瀝青混合料作為磨耗層，形成全新材料的路面，最后用壓路機(jī)碾壓成型。再生機(jī)工作速度一般為1～3m/min。

　?、谶@種方法適用于破損較嚴(yán)重路面(如出現(xiàn)大面積坑槽)的維修翻新和舊路升級(jí)改造施工，修復(fù)后形成與新建道路性能完全相同的全新路面。但這種方法會(huì)增加原路面的標(biāo)高，因此路面重復(fù)再生的次數(shù)將受到一定的限制。

　?、壑劁佋偕ㄒ话阌袃煞N工藝方法：

　　方法一：加熱→舊料再生(翻松、添加再生劑、攪拌等)→攤鋪整型→壓入碎石工藝。

　　方法二：加熱→舊料再生(翻松、添加再生劑、攪拌等)→攤鋪整型→罩新面工藝。

　　④這兩種工藝方法的基本工藝流程如下：

　　1)加熱軟化路面

　　2)銑刨翻松路面

　　3)拌和整型

　　4)罩新面

　　(3)復(fù)拌再生法

　　復(fù)拌再生法適合4～6cm面層的再生，其方法是用兩臺(tái)加熱機(jī)分次對(duì)舊瀝青路面進(jìn)行加熱，加熱方式與重鋪再生法基本相同。由再生機(jī)主機(jī)銑刨翻松，并把翻松后的材料與新瀝青混合料及再生劑，在再生機(jī)主機(jī)的攪拌器中拌和均勻，形成新品質(zhì)的瀝青混合料。然后由主機(jī)的攤鋪裝置或?yàn)r青攤鋪機(jī)攤鋪在路面上，用壓路機(jī)碾壓成型。其工藝流程與重鋪再生法基本相同，再生機(jī)的工作速度一般為1～3m/min。

　　6.綜上所述，無(wú)論哪種就地?zé)嵩偕に嚪椒ǎ急仨毷孪葘?duì)破損的路面進(jìn)行取樣檢測(cè)分析;再選擇相應(yīng)的施工工藝方法，制定具體的施工方案，并確定應(yīng)添加材料的性質(zhì)和比例。不論是復(fù)拌再生、重鋪再生還是整形再生，其就地?zé)嵩偕幕竟に嚵鞒倘鐖D：

　　三、廠(chǎng)拌熱再生法

　　1.廠(chǎng)拌熱再生法就是將舊瀝青路面經(jīng)過(guò)翻挖后運(yùn)回拌和廠(chǎng)，再集中破碎，根據(jù)路面不同層次的質(zhì)量要求，進(jìn)行配比設(shè)計(jì)，確定舊瀝青混合料的添加比例，再生劑、新瀝青材料、新集料等在拌和機(jī)中按一定比例重新拌和成新的混合料，從而獲得優(yōu)良的再生瀝青混凝土，鋪筑成再生瀝青路面。再生后的瀝青混合料可用來(lái)鋪筑各種等級(jí)的瀝青路面，或者用來(lái)維修養(yǎng)護(hù)舊路。

　　2.利用這種方法，可以方便對(duì)已被翻挖的基層甚至路基的一些地段進(jìn)行有效的補(bǔ)強(qiáng)，瀝青層的重鋪則可以像新路施工一樣，分別按下面層、中面層、上面層(磨耗層)的不同技術(shù)要求進(jìn)行配合比設(shè)計(jì)，確定舊瀝青回收料的添加比例。

　　3.廠(chǎng)拌熱再生工藝的優(yōu)點(diǎn)是再生工藝易于控制，再生后的瀝青混合料性能也比較理想，若采用適當(dāng)?shù)呐浜媳仍O(shè)計(jì)和嚴(yán)格的質(zhì)量控制措施，再生路面具有與普通瀝青路面相同或相近的路用性能和耐久性。

　　4.缺點(diǎn)是再生成本較高。

　　5.廠(chǎng)拌熱再生中的關(guān)鍵技術(shù)是必須解決舊瀝青混合料中瀝青的加熱重熔問(wèn)題與舊瀝青混合料的精確計(jì)量問(wèn)題。

　　【典型例題】

　　根據(jù)路面破損情況的不同和對(duì)修復(fù)后路面質(zhì)量等級(jí)的不同要求，就地?zé)嵩偕夹g(shù)應(yīng)用的施工工藝主要有(　)。

　　A.整形再生法B.重鋪再生法

　　C.復(fù)拌再生法D.破碎再生法

　　E.間接再生法

　　【答案】ABC

　　【解析】本題考查的是舊瀝青路面再生。現(xiàn)場(chǎng)熱再生包括整形再生法、重鋪再生法和復(fù)拌再生法。參見(jiàn)教材P79。

　　不能用作舊瀝青混凝土路面現(xiàn)場(chǎng)冷再生膠粘劑是(　)。

　　A.乳化瀝青

　　B.水泥

　　C.石灰

　　D.泡沫瀝青

　　【答案】C

　　【解析】本題考查的是舊瀝青路面再生。現(xiàn)場(chǎng)冷再生中關(guān)鍵技術(shù)是添加的膠粘劑(如乳化瀝青、泡沫瀝青、水泥)與舊混合料的均勻拌和技術(shù)。參見(jiàn)教材P79。

　　建設(shè)工程教育網(wǎng)2019年二級(jí)建造師新課已開(kāi)通，網(wǎng)校總結(jié)多年成功輔導(dǎo)經(jīng)驗(yàn)，從學(xué)員實(shí)際需求出發(fā)，結(jié)合二級(jí)建造師考試命題規(guī)律、重點(diǎn)、難點(diǎn)，融入先進(jìn)的教學(xué)理念。高效備戰(zhàn)2019年二級(jí)建造師考試，打造零基礎(chǔ)全科直達(dá)方案，全新課程套餐，快速進(jìn)步，取證必修課！

　　相關(guān)推薦：

　　全國(guó)各地2019年二級(jí)建造師考試報(bào)考指南

　　2018年二級(jí)建造師考試成績(jī)查詢(xún)?nèi)肟趨R總（含分?jǐn)?shù)線(xiàn)）

　　全國(guó)2018年二級(jí)建造師合格證書(shū)領(lǐng)取時(shí)間及公告匯總
