【提問】老師您好！書上156頁第三小節有一句話：

　　（腳手架主節點處必須設置一根橫向水平桿，用直角扣件扣接在縱向水平桿上且嚴禁拆除。）

　　不是應該把橫向水平桿和縱向水平桿都扣接在立桿上嗎？老師我真糊涂了。

　　【回答】學員gengchang123456，您好！您的問題答復如下：

　　腳手架上面有的橫向水平桿確實是扣接在縱向水平桿上面的，但是大部分還是在立桿上面的。

　　【追問】

　　老師，到底是橫向水平桿放在縱向水平桿上，還是縱向水平桿放在橫向水平桿上呀，還是他們無所謂誰在上下，只要扣接在一起，然后再與立桿扣接？真的不太明白。

　　另外，此頁（156頁）中關于剪刀撐的設置。高度在24米以下腳手架，在外側立面的兩端各設置一道剪刀撐，到底是什么樣子的，此處兩端又是什么意思。希望老師能畫個草圖給我示意以下

　　關于剪刀撐部分有太多不理解東西。唉。

　　【回答】學員05201030230，您好！您的問題答復如下：

　　1.是縱向水平桿扣接在橫向水平桿上面，這樣才能更好地對縱向桿提供較穩定的支撐力啊。橫向的應該扣接在立桿上。

　　2.剪刀撐是對腳手架起著縱向穩定，加強縱向剛性的重要桿件。為保證腳手架整體結構不變形，凡高度在20米以上的腳手架，縱向必須設置剪刀撐，十字蓋寬度不得超過7根立桿，與水平家教應為45°~60°。剪刀撐的里側一根與交叉處立桿用轉扣脹牢，外側一根與小橫桿伸出部分脹牢。剪刀撐桿件接長時，宜用搭接方法，搭接長為0.8米，用3個旋轉扣件將搭接處擰緊。

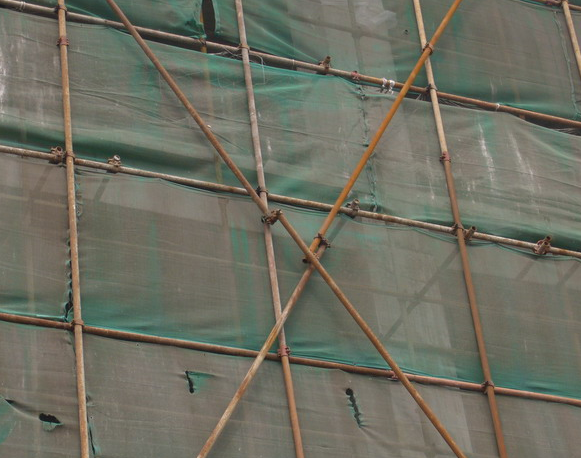

　　上面1、2中的疑問，您仔細看一下這個圖片就明白了。圖中紗網內側不容易被看見的是縱向水平桿，紗網外側和縱向水平桿垂直的是橫向水平桿，X型的是剪刀撐。

　　【追問】謝謝老師對我問題的回答。

　　老師，我一直都以為平行于外墻的水平桿是縱向水平桿，垂直于外墻的水平桿是橫向水平桿?？墒前凑沾藞D，我對縱橫向水平桿的定義理解反了。

　　請老師再次指教。

　　【回答】學員05201030230，您好！您的問題答復如下：

　　您的理解是對的。解答的有問題。

　　縱向水平桿俗稱大橫桿（長度長），也就是說與墻面平行的是縱向水平桿。一般設置在立桿的內側，方便外側縱向剪刀撐的安裝和操作，也可以減少橫向水平桿的跨度。

　　橫向水平桿俗稱小橫桿（長度短），也就是說與墻面垂直的是 橫向水平桿?？墼诳v向水平桿之上。

　　祝您學習愉快！

　　【追問】老師，我看了很久還是不明白，橫向水平桿，縱向水平桿，橫向掃地桿，縱向掃地桿到底是哪一根啊，能用圖表示再指出來嗎？

　　【回答】學員yyl96528，您好！您的問題答復如下：
【追問】還有主節點是哪里??？能在圖上指出來嗎？
【回答】

學員yyl96528，您好！您的問題答復如下：
主節點就是立桿和大橫桿、小橫桿的連接節點。

學員yyl96528，您好！您的問題答復如下：

這個叫法在實際施工中有些時候是不同意的，其實上圖中的小橫桿指的就是縱桿，大橫桿指的就是橫桿?；蛘叻催^來 小橫桿-橫桿、大橫貫-縱桿，也可以。而教材中橫桿指的就是圖中的大橫桿，縱桿指的就是小橫桿。

學員jrer6@jianshe99.com，您好！您的問題答復如下：
掃地桿與地面不直接接觸，底座、墊板與地面直接接觸。

掃地桿：腳手架工程的一部分，掃地桿就是貼近地面，連接立桿根部的水平桿。
縱向掃地桿：沿腳手架縱向設置的掃地桿； 橫向掃地桿：沿腳手架橫向設置的掃地桿；橫向掃地桿在縱向掃地桿的下面，承受縱向掃地桿傳來的力，通過橫向掃地桿傳給力桿至基礎。
《扣件式鋼管腳手架安全技術規范》中強制規定，腳手架必須設置縱橫向掃地桿，規范規定掃地桿離地面不應大于30厘米。

　　此圖中有點錯誤，橫向水平桿和縱向水平桿的文字位置要對調一下。圖中標明的掃地桿部位就是縱向掃地桿，與其垂直的就是橫向掃地桿。（與墻平行的是縱面，與墻垂直的是橫面）

　　【追問】老師，從以上各圖可以看出，無論是橫向掃地桿還是小橫桿都應該在縱向桿的上面，可是書156頁卻說：橫向掃地桿也應該采用直角扣件固定在緊靠縱向掃地桿下方的立桿上，這是怎么回事??？

　　【回答】學員tangtang_0122，您好！您的問題答復如下：

　　是的，橫向掃在桿在縱向掃地桿下面。

　　縱向掃地桿：沿腳手架縱向設置的掃地桿；

　　橫向掃地桿：沿腳手架橫向設置的掃地桿；

　　橫向掃地桿在縱向掃地桿的下面，承受縱向掃地桿傳來的力，通過橫向掃地桿傳給立桿至基礎。

　　力是從縱向掃地桿傳給橫向掃地桿，再從橫向掃地桿傳給立桿，再從立桿傳給至基礎。
