二級建造師實務(wù)核心知識點：大體積混凝土質(zhì)量控制要點。2019年二級建造師備考正在進行中，實務(wù)科目是很多考生們的難點，也是無法逾越的鴻溝，如何才能有效的進行二級建造師實務(wù)考試的備考呢？建設(shè)工程教育網(wǎng)為考生們整理了二級建造師實務(wù)核心知識點，希望對你們有所幫助。

混凝土是目前工程行業(yè)領(lǐng)域中使用最多的工程材料，但水泥與水反應(yīng)的同時，會釋放出大量的熱，如施工質(zhì)量控制措施不夠嚴格，定會產(chǎn)生較大的質(zhì)量事故。

普通混凝土構(gòu)件由于其截面小，臨空面多，可以很好的對外釋放自身凝結(jié)硬化過程產(chǎn)生的熱量；但是大體積混凝土表面系數(shù)小，水化熱釋放慢、內(nèi)部升溫快，很容易導(dǎo)致混凝土內(nèi)部熱量淤積，形成內(nèi)外溫差，不同的部位漲縮不一，進而產(chǎn)生溫度裂縫。一旦裂縫貫通，混凝土的適用性和耐久性就會直線下降。施工過程中，大體積的筏型基礎(chǔ)、水壩等構(gòu)筑物均是混凝土容易出現(xiàn)質(zhì)量問題的高發(fā)部位。

因此，大體積混凝土的控制主要從溫度差入手，沒有溫度差就不會產(chǎn)生膨脹/收縮裂縫。對于大體積混凝土的質(zhì)量控制，主要從以下四個維度考慮。

一、溫度控制原理

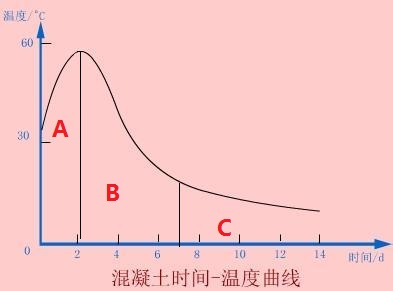

我們通過下圖來明白水化熱溫度控制原理：

A.混凝土入模后水化熱，內(nèi)部溫度逐漸升高，混凝土開始產(chǎn)生強度。

B.達到最高溫度后，水化熱完成，此階段混凝土的熱源消失，降溫速率較快。此期間混凝土需要進行保溫保濕養(yǎng)護。

C.溫度與外界環(huán)境溫度逐漸趨同，保溫保濕養(yǎng)護完成。

在大體積混凝土水化熱的過程中，需要重點控制的是A區(qū)域的“最高點”和B區(qū)域的“斜率”。因為A的最高點是入模后的溫升極值，此溫度不得超過50℃，否則會與環(huán)境溫差過大，導(dǎo)致混凝土內(nèi)外溫差。B區(qū)域的斜率是混凝土的降溫速率，規(guī)范的要求為降溫速率不得超過2℃/d。

二、防裂措施

明白了大體積混凝土溫度控制原理，來看一下近些年建造師容易考試的內(nèi)容：大體積混凝土的防裂措施包含哪些。

1.保溫保濕養(yǎng)護。這屬于“外敷”法，可降低B區(qū)域斜率的最主要、最有利的措施，可使大體積混凝土外部保持在于內(nèi)部溫差不超過30℃的狀態(tài)，且避免外部混凝土更快地趨同于外部的環(huán)境溫度，過早脫離混凝土內(nèi)部溫度的控制范圍。

2.摻加減水劑、設(shè)置后澆帶、內(nèi)部通冷卻水管。此法屬于“內(nèi)服”，有效地降低A區(qū)域的最高溫度。

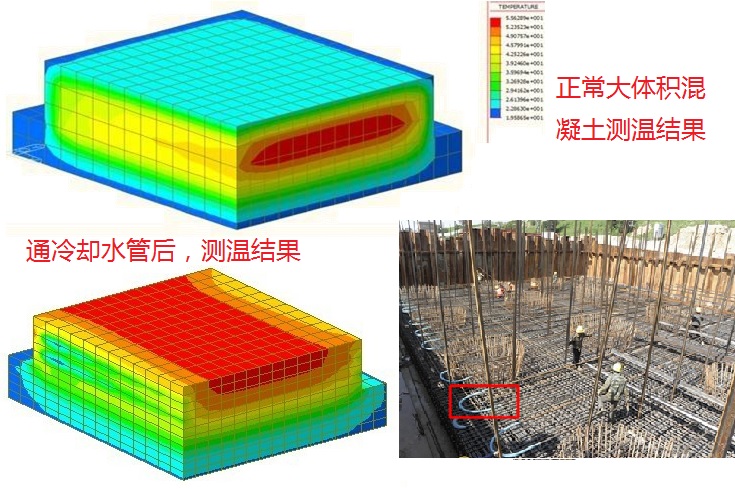

下圖是在大體積混凝土中不設(shè)置冷水管和通冷水管的測溫結(jié)果。

可以看出，未設(shè)置冷卻水管的混凝土測溫結(jié)果顯示，最高溫度出現(xiàn)在大體積的混凝土的最核心部位，因為此部位的水化熱產(chǎn)生后無從釋放，就此淤積，成為混凝土膨脹的主要原因。而通冷水管之后，循環(huán)冷水帶走了大部分水化熱，所以大體積混凝土的最高溫度出現(xiàn)在混凝土的上表面。而導(dǎo)致最高溫度出現(xiàn)在表面的原因是因為太陽光的照射。

三、混凝土的澆筑

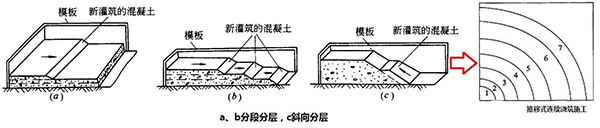

1.大體積混凝土澆筑采用C40～C60等級混凝土分層分段澆筑，可水平分層也可斜向分層。目的是為了逐層釋放混凝土澆筑后產(chǎn)生的水化熱。

2.設(shè)置變形縫、后澆帶，釋放水化熱的同時，可以給混凝土留足體積膨脹的空間，不至于引起相接觸的混凝土擠壓而破壞。

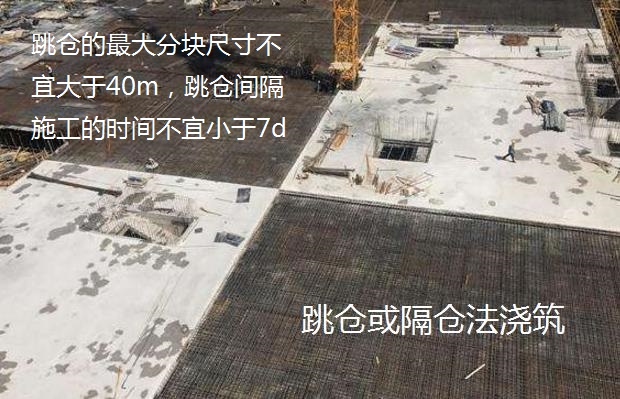

3.跳倉法或隔倉法澆筑混凝土。

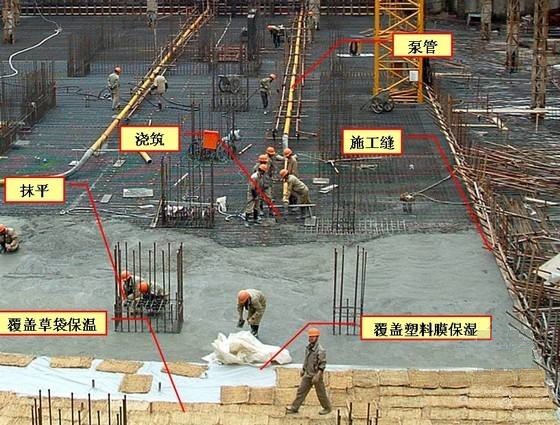

四、混凝土的養(yǎng)護

混凝土的養(yǎng)護分為保溫和保濕養(yǎng)護，保溫主要用于冬季，保證混凝土的有足夠的溫度進行凝結(jié)硬化，同時水分不至于過早變?yōu)楣虘B(tài)；保濕主要用于夏季，環(huán)境溫度高，混凝土中的水分容易變?yōu)樗魵舛粎⑴c混凝土凝結(jié)硬化。對于大體積混凝土，保溫保濕養(yǎng)護的時間不宜短于14天。

　　相關(guān)推薦：

　　全國各地2019年二級建造師考試報考指南

　　2018年二級建造師考試成績查詢?nèi)肟趨R總（含分數(shù)線）

　　高端無憂班 班級化管理

　　零基礎(chǔ)直達班 目標明確 五大優(yōu)選服務(wù)

　　精品備考班，想要了解課程的考生可連線客服小姐姐
