問：住宅構造設計圖通病有哪些？

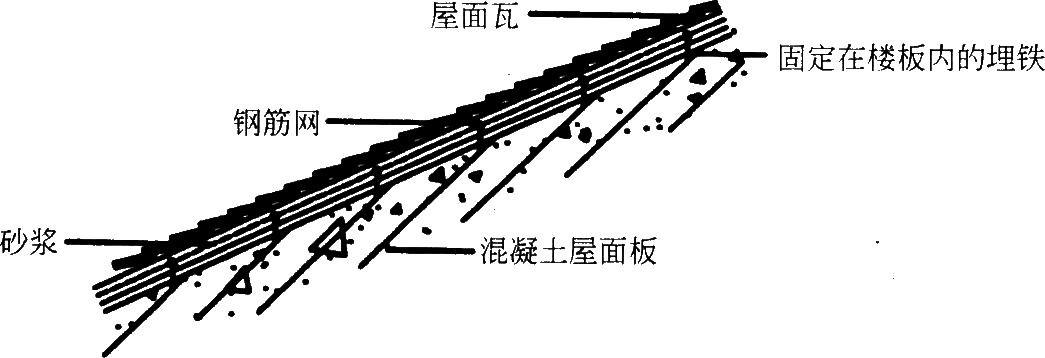

答：4.混凝土斜坡重瓦屋面，不作處理，屋面下滑形成事故。

近年來在多層或高層建筑中出現不少在混凝土斜坡頂上作瓦屋面的做法，甚至有的用琉璃瓦，但是由于混凝土屋面上的要作防水層，致使瓦屋面與基層連接不夠牢固，一遇外力極易將瓦屋面連同其下面砂漿層與防水層脫開而滑移，造成建筑質量事故甚至影響環境安全。一般遇此做法，必須在樓屋面板上留出鋼筋頭并設鋼筋網，使上下連成一體，防止下滑。

5.不留埋鐵，造成后裝部件簡易錨固，易出問題。

由于建材與配件生產的不斷發展，給設計人提供了不少方便，但伴之而來的是對一些外加工的后安裝配件，設計人往往考慮不細甚至一推了之，對后裝配件沒有提出設計上的要求及預設安裝條件，這不僅造成施工預算經濟上的多方扯皮，更重要的是待到安裝時，無有埋件，草率采用未經計算的膨脹管，造成錨固不牢，日久掉落危及安全。

圖5

6.衛生問便器下水彎頭伸至下層，一旦上層出問題，要到下層檢修。

衛生間容易漏水，是鄰里之間產生糾紛的重點部位，設計不當，施工不妥都可能漏水，隨著三用排水器的停用，潔具下水彎頭多設在樓層頂板之下，造成上層出問題要到下層去修，檢修不便，干擾下鄰，為此建設部正在組織住宅研究所及有關專家探討合理方式，比如作層夾皮墻、側壁式排水口，當然這還需生產潔具配部件的廠家配合生產小巧些的部件，或用下沉式衛生間（當然在大跨樓板大空間時下沉式也有不合適之處）這需要設計人深入細致處理好，盡量方便用戶。

7.詳圖不詳，施工任意造成漏水。

詳圖不詳或者缺少詳圖是設計中屢見不鮮的問題，不少設計只用“詳廠家”一代而過，該表示的不表示，重點部位也不作交待只依靠施工，可是一旦施工也不細致就會造成問題，危及使用。
