問：住宅構造設計圖通病有哪些？

答：12.缺乏必要的大樣及設計要求，使工程質量出現問題。

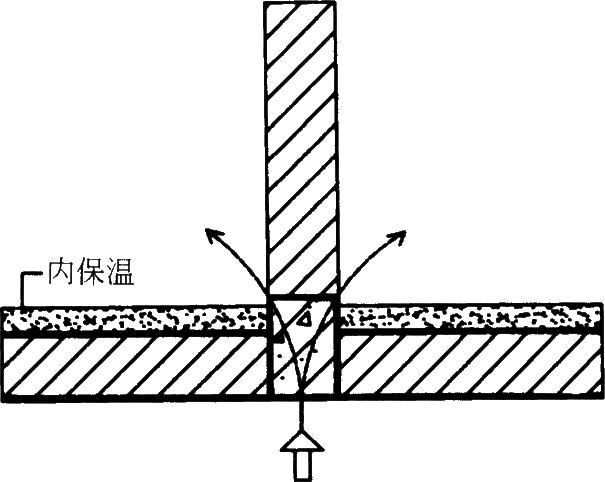

當前，工程越做越大、越做越復雜，但在一部分設計者來說圖紙卻是越來越少，有的比較復雜工程只畫一個剖面，該表示的詳圖也不作了，這勢必造成施工時增補洽商，補圖或是由于缺乏具體要求而不符合質量要求，甚至出現錯誤。如外墻內保溫的局部冷橋問題和內隔墻板裂縫問題都是只選材料不注意要求，推給廠家，造成工程的質量問題。

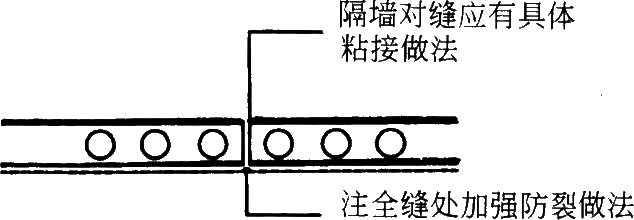

例如，內隔墻板接縫是滿布網布還是在接縫處一全寬度粘貼加強網布，以及縫內如何充填粘合材料等等都應提出設計要求，而實際情況是不少設計人似乎只抓“大事”，而把這些直接關系工程質量的部位隨便“讓”給了廠家，而設計沒要求，廠家再隨便做，結果肯定是“外面光”，存在質量隱患。

圖12A

圖12B

13.容易忽視的保溫部位。

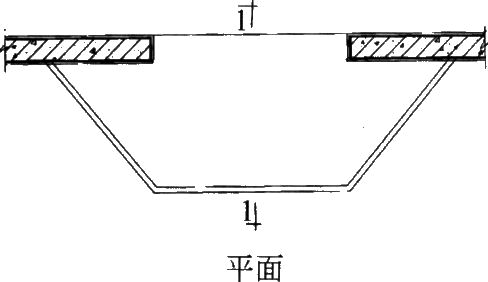

（1）向外凸出的多角形凸窗的上下部位；

（2）非采暖層（設備層）與采暖層之間的樓板；

圖13A

圖13B

設計師為增大室內空間，開闊視野，同時改善房間日照條件，或做出飄窗以豐富立面效果，使得凸窗（飄窗）的做法比較普遍，然而卻不可忽視飄窗上下的保溫措施。

此外高層住宅設備層與居住層之間的樓板處也必須作必要的保溫措施。

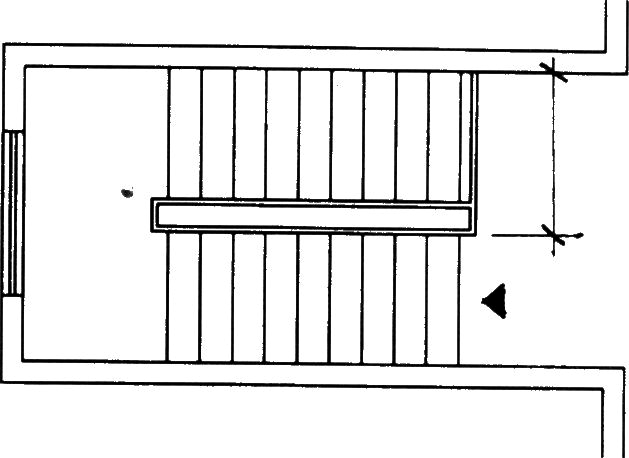

14.樓梯水乎扶手高度小于規范高度。

規范明文規定靠樓梯井一側超過500mm寬的水平扶手高度，從安全考慮應做到高1000mm以上。可是不少施工圖紙上往往忽視這一點，這可能會造成日后出現安全事故。

圖14
