問：鋼筋砼結構施工圖如何識讀？

答：鋼筋砼結構圖包括模板圖和配筋圖。

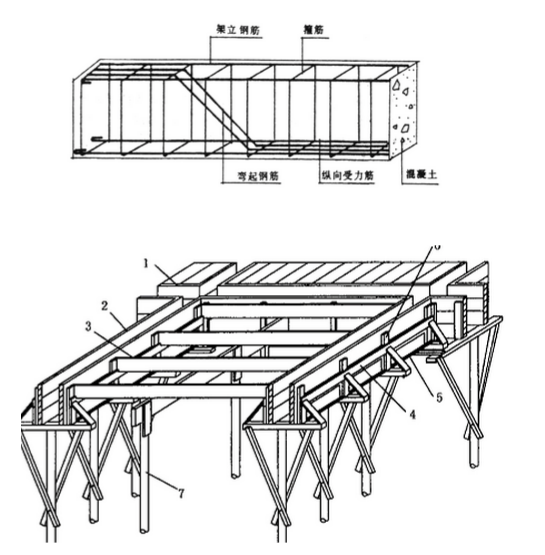

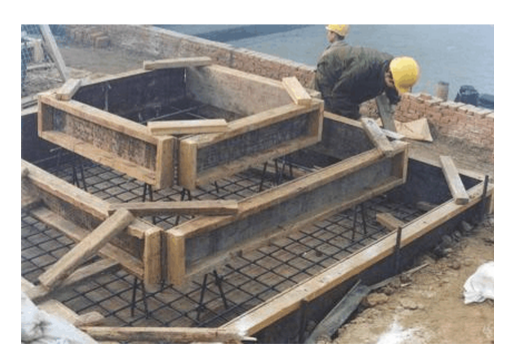

⑴模板圖：表達砼結構的外形尺寸，是施工支模板的依據。

⑵配筋圖：表達砼結構內部鋼筋的種類、數量、位置，供鋼筋的制作和配置使用。

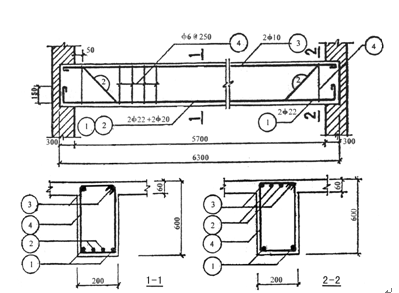

構件配筋傳統表示法――剖面詳圖法：沿構件受力筋方向和垂直受力筋方向分別進行剖切所繪制的剖面詳圖，且繪出鋼筋從構件體內分離出的鋼筋樣式圖。

在結構平面布置圖中只能表達構件的平面位置和代號，不能表達內部配筋的情況。
