試驗加載裝置的設計

　　為了保證試驗工作的正常進行，試驗加載的設備裝置也必須進行專門的設計。在使用試驗室內現有的設備裝置時，也要按每項試驗的要求對裝置的強度剛度進行復核計算。

　　對于加載裝置的強度，首先要滿足試驗最大荷載量的要求，并保證有足夠的安全儲備，同時要考慮到結構受載后有可能使局部構件的強度有所提高，以致試件的最大承載力常比預計的大，所以，在作試驗設計時，加載裝置的承載能力要求提高70%左右。

　　試驗加載裝置還必須考慮剛度要求。如果剛度不足，將難以獲得試件極限荷載后的變形和受力性能。

　　設計試驗加載裝置還要求能符合結構構件的受力條件，要求能模擬結構構件的邊界條件和變形條件。

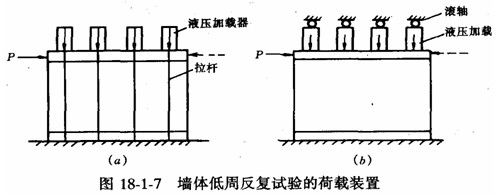

　　在磚石或砌塊墻體的低周反復試驗中，圖18—1—7（a）當墻體側向位移較大時施加豎向荷載用的拉桿對墻體的側向位移會產生約束作用，而18—1—7（b）的加載方式就能消除約束，較好地符合實際受力情況。

　　在加載裝置中還必須注意試件的支承方式，梁的彎剪試驗中，在加載點和支承點的摩擦力均會產生次應力，使梁所受的彎矩減小。當支承反力增大時，滾軸可能產生變形，甚至接近塑性，會有非常大的摩擦力，使試驗結果產生誤差。
