1F415015掌握土石壩的施工質量控制（案例）

　　一、料場的質量檢查和控制

　　1．對土料場應經常檢查所取土料的土質情況、土塊大小、雜質含量和含水量等。其中含水量的檢查和控制尤為重要。

　　2．若土料的含水量偏高，一方面應改善料場的排水條件和采取防雨措施，另一方面需將含水量偏高的土料進行翻曬處理，或采取輪換掌子面的辦法，使土料含水量降低到規定范圍再開挖。如以上方法仍難滿足要求，可以采用機械烘干法烘干。

　　3．當含水量偏低時，對于黏性土料應考慮在料場加水。料場加水的有效方法是采用分塊筑畦埂，灌水浸漬，輪換取土。對非黏性土料可用灑水車在壩面噴灑加水，避免運輸時從料場至壩上的水量損失。

　　4．當土料含水量不均勻時，應考慮堆筑“土牛”（大土堆），使含水量均勻后再外運。

　　5．對石料場應經常檢查石質、風化程度、石料級配大小及形狀等是否滿足上壩要求。

　　如發現不合要求，應查明原因，及時處理。

　　二、壩面的質量檢查和控制

　　1．在壩面作業中，應對鋪土厚度、土塊大小、含水量、壓實后的干密度等進行檢查，并提出質量控制措施。對黏性土，含水量的檢測是關鍵，可用含水量測定儀測定。干密度的測定，黏性土一般可用體積為200～500cm³的環刀取樣測定；砂可用體積為500cm³的環刀取樣測定；礫質土、砂礫料、反濾料用灌水法或灌砂法測定；堆石因其空隙大，一般用灌水法測定。當砂礫料因缺乏細料而架空時，也用灌水法測定。

　　2．根據地形、地質、壩料特性等因素，在施工特征部位和防滲體中，選定一些固定取樣斷面，沿壩高5～10m，取代表性試樣（總數不宜少于30個）進行室內物理力學性能試驗，作為核對設計及工程管理之根據。此外，還須對壩面、壩基、削坡、壩肩接合部、與剛性建筑物連接處以及各種土料的過渡帶進行檢查。對土層層間結合處是否出現光面和剪力破壞應引起足夠重視，認真檢查。對施工中發現的可疑問題，如上壩土料的土質、含水量不合要求，漏壓或碾壓遍數不夠，超壓或碾壓遍數過多，鋪土厚度不均勻及坑洼部位等應進行重點抽查，不合格的應進行返工。

　　3．對于反濾層、過渡層、壩殼等非黏性土的填筑，主要應控制壓實參數。2011年一級建造師考試成績查詢

　　4．土壩的堆石棱體與堆石體的質量檢查大體相同。主要應檢查上壩石料的質量、風化程度，石塊的重量、尺寸、形狀，堆筑過程有無離析架空現象發生等。

　　5．對于壩體填料的質量檢查記錄，應及時整理，分別編號存檔，編制數據庫，既作為施工過程全面質量管理的依據，也作為壩體運行后進行長期觀測和事故分析的佐證。

　　1F415020混凝土面板堆石壩施工技術

　　1F415021熟悉面板堆石壩壩體材料分區

　　一、堆石材料質量要求

　　二、堆石壩壩體分區

　　堆石體的邊坡取決于填筑石料的特性與荷載大小，對于優質石料，壩坡一般在1：1.3左右。

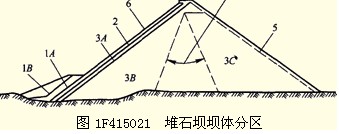

　　壩體部位不同，受力狀況不同，對填筑材料的要求也不同，所以應對壩體進行分區。堆石壩壩體分區基本定型，主要有墊層區、過渡區、主堆石區、下游堆石區（次堆石料區）等，如圖1F415021所示。

　　1A一上游鋪蓋區；1B一壓重區；2-墊層區；3A一過渡區；3B-主堆石區；3C-下游堆石區；4一主堆石區和下游堆石區的可變界限；5-下游護坡；6-混凝土面板

　　（一）墊層區

　　墊層區的主要作用在于為面板提供平整、密實的基礎，將面板承受的水壓力均勻傳遞給主堆石體。

　　（二）過渡區

　　過渡區位于墊層區和主堆石區之間，其主要作用是保護墊層區在高水頭作用下不產生破壞。

　?。ㄈ┲鞫咽瘏^(qū)

　　主堆石區是壩體維持穩定的主體，其石質好壞、密度、沉降量大小，直接影響面板安危。

　　（四）下游堆石區

　　下游堆石區起保護主堆石體及下游邊坡穩定作用。
