施工進度控制

　　掌握流水施工的概念、流水參數的種類和含義；流水施工的種類以及流水施工方式以及組織過程。熟悉雙代號網絡計劃的應用程序、繪圖規則、時間參數的含義和計算方法，以及雙代號網絡計劃中的關鍵線路的判別方法。

　　雙代號網絡圖，特別是雙代號時標網絡圖，關于關鍵工作的確定、各工作時間參數計算。往年考試試題中，對于總時差、自由時差的計算出題頻率極高，考生應特別關注。

　　在多次專業考試中，雙代號網絡圖有時與合同索賠的案例題結合起來。

　　[案例2A320023-1]

　　1. 背景

　　某現澆混凝土水池工程施工的項目分解結果、工作持續時間及施工順序見表2A320023-1.

　　某現澆混凝土水池工程各工序邏輯關系表 表 2A320023-1

　　2. 問題

　?。?）繪制本工程的雙代號網絡計劃圖。

　?。?）指出本工程網絡計劃的線路、關鍵線路、關鍵工作和計劃工期。

　　3.分析與答案

　　[分析]

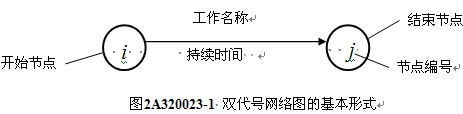

　　網絡圖是由箭線和節點按照一定規則組成的、用來表示工作流程的、有向有序的網狀圖形。網絡圖分為雙代號網絡圖和單代號網絡圖兩種形式，由一條箭線與其前后兩個節點來表示一項工作的網絡圖稱為雙代號網絡圖；而由一個節點表示一項工作，以箭線表示工作順序的網絡圖稱為單代號網絡圖。雙代號網絡圖由箭線、節點、節點編號、虛箭線、線路等五個基本要素構成。對于每一項工作而言，其基本形式如下。

　　根據實際案例繪制雙代號網絡圖時首先進行邏輯關系分析，再分析工藝關系和組織關系。繪圖順序是：確定排列方式，決定網絡圖布局，從起點節點開始自左而右根據分析的邏輯關系繪制網絡圖，檢查所繪網絡圖的邏輯關系是否有錯、漏等情況并修正，按繪圖規則完善網絡圖并編號。

　　[答案]

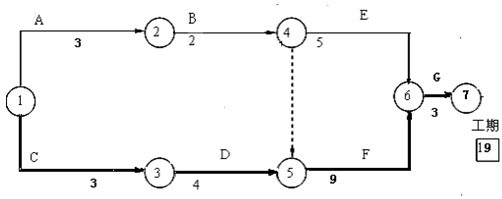

　?。?）本案例的網絡計劃見圖2A320023-2。

　　圖2A320023-2 某現澆混凝土水池工程雙代號網絡計劃圖

　?。?）本工程網絡計劃線路有：

　　①→②→④→⑥→⑦（13d）；

　?、?rarr;②→④→⑤→⑥→⑦（17d）；

　?、?rarr;③→⑤→⑥→⑦（19d）

　　其中最長的線路為關鍵線路，即：①→③→⑤→⑥→⑦，如圖中粗實線所示。關鍵工作為C、D、F、G工作，工期為19d.

　　[案例2A320023-2]

　　1．背景

　　某基礎工程施工分為三個施工段，每段施工包括挖土方、做灰土墊層、砌基礎三個施工過程，組織流水施工，項目分解結果、工作持續時間及施工順序如表2A320023-2所示。

　　某工程工序邏輯關系及作業持續時間表 表2A320023-2

　　2．問題

　?。?）根據項目的施工順序，繪制本案例雙代號網絡計劃圖。

　?。?）計算本案例各工序的時間參數。

　?。?）判斷本工程網絡計劃的關鍵線路，并說明原因。

　　3. 分析與答案

　　[分析]

　　雙代號網絡計劃時間參數的計算包括：工作最早開始時間（ES）和工作最早完成時間（EF），工作最遲完成時間（LF）和工作最遲開始時間（LS），以及工作總時差（TF）和工作的自由時差（FF）的計算。通過工作總時差的計算，可以方便地找出網絡圖中的關鍵工作和關鍵線路。總時差為“0”者，意味著該工作沒有機動時間，即為關鍵工作，由關鍵工作所構成的線路，就是關鍵線路。 關鍵線路至少有一條，但不見得只有一條。

　　[答案]

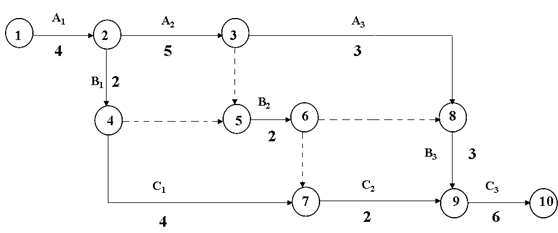

　　（1）本案例雙代號網絡計劃圖見圖2A320023-3。

　　圖2A320023-3 某工程基礎工程施工雙代號網絡計劃圖

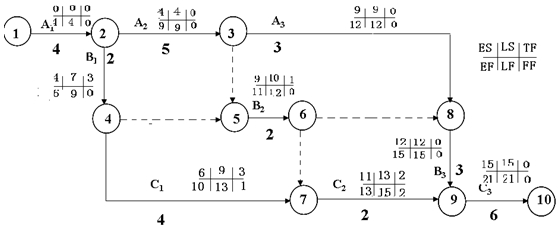

　?。?）本例的各工序時間參數的計算，見圖2A320023-4。

　　圖2A314023-4 某工程基礎工程施工雙代號網絡圖的計算結果

　?。?）本例中的關鍵線路為①→②→③→⑧→⑨→⑩。因為工序A1、A2、A3、B3、C3的總時差均為0，是本工程的關鍵工作，將關鍵工作依次相連所形成的通路就是關鍵線路。
