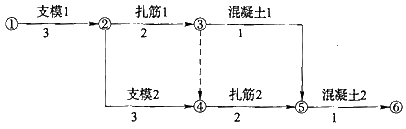

1）網絡圖必須按照已定的邏輯關系繪制。

　　2）網絡圖中嚴禁出現循環回路。

　　3）網絡圖中的箭線（包括虛箭線，以下同）應保持自左向右的方向，不應出現箭頭指向左方的水平箭線和箭頭偏向左方的斜向箭線。

　　4）網絡圖中嚴禁出現雙向箭頭和無箭頭的連線。

　　5）網絡圖中嚴禁出現沒有箭尾節點的箭線和沒有箭頭節點的箭線。

　　6）嚴禁在箭線上引入或引出箭線。起點節點或終點節點有多條箭線引入時，為使圖形簡潔，可用母線法繪圖。

　　7）應盡量避免網絡圖中工作箭線的交叉。當交叉不可避免時，可以采用過橋法或指向法處理。

　　8）網絡圖中應只有一個起點節點和一個終點節點。除起點節點和終點節點外，不允許出現沒有外向箭線的節點和沒有內向箭線的節點。
